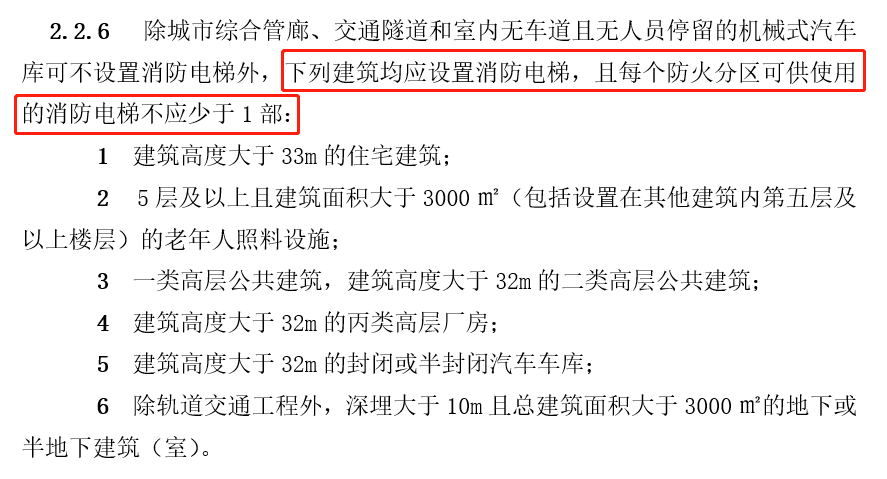

如今高层、超高层建筑非常普遍,火灾救援成为一大挑战。为此,2023年6月1日开始执行的《建筑防火通用规范》(GB55037-2022)明确规定了必须配备消防电梯的建筑类型以及消防电梯的技术要求。

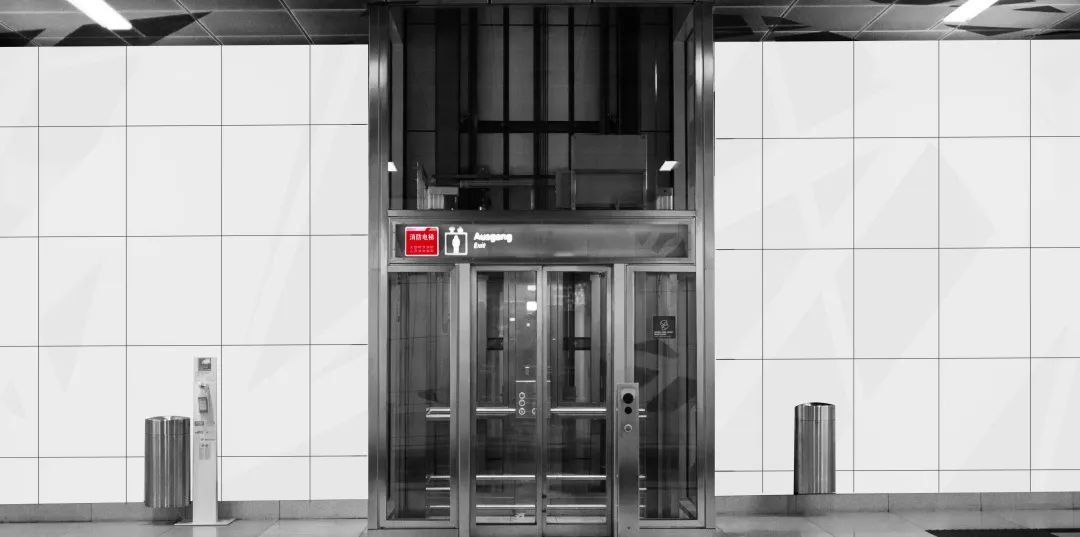

消防电梯也被称为消防员电梯,正常情况下可作为常规电梯使用,建筑物发生火灾时则可为消防救援提供快捷、安全的通道,但是它并非只是拥有消防功能的普通乘客电梯。
作为全球电梯控制系统领域的引领者,新时达基于自身丰富的产品体系、深厚的技术实力及快速的响应能力,想客户所想,思客户所痛,从整体效能和安全性出发,推出全新的消防员电梯系统解决方案。
消防员电梯系统解决方案
一、方案概述
该方案立足于新时达现有产品和资源优势,采用成熟的软硬件系统,符合最新的消防员电梯国家标准,提升消防员操作便捷性,强化系统防护、线缆阻燃和照明控制,解决了消防员电梯对安全性、可靠性和应用场景的特殊要求,为建筑的消防救援构建了重要的通道。
覆盖标准如下:
1、GB/T 26465—2021《消防电梯制造与安装安全规范》
2、GB/T 7588.1—2020《电梯制造与安装安全规范第1部分》
3、GB/T 7588.2—2020《电梯制造与安装安全规范第2部分》
4、TSG T7007—2022《电梯型式试验规则》
5、TSG T7001—2023《电梯监督检验和定期检验规则》
6、GB 55037-2022《建筑防火通用规范》
消防员电梯适用范围:
√ 梯速范围:≤4m/s
√ 载重范围:≤2000kg
√ 楼层高度:≤150m
√ 机房类型:有机房
√ 功率范围:5.5-55KW
√ 海拔高度:1000m
√ 环境温度:0~45℃

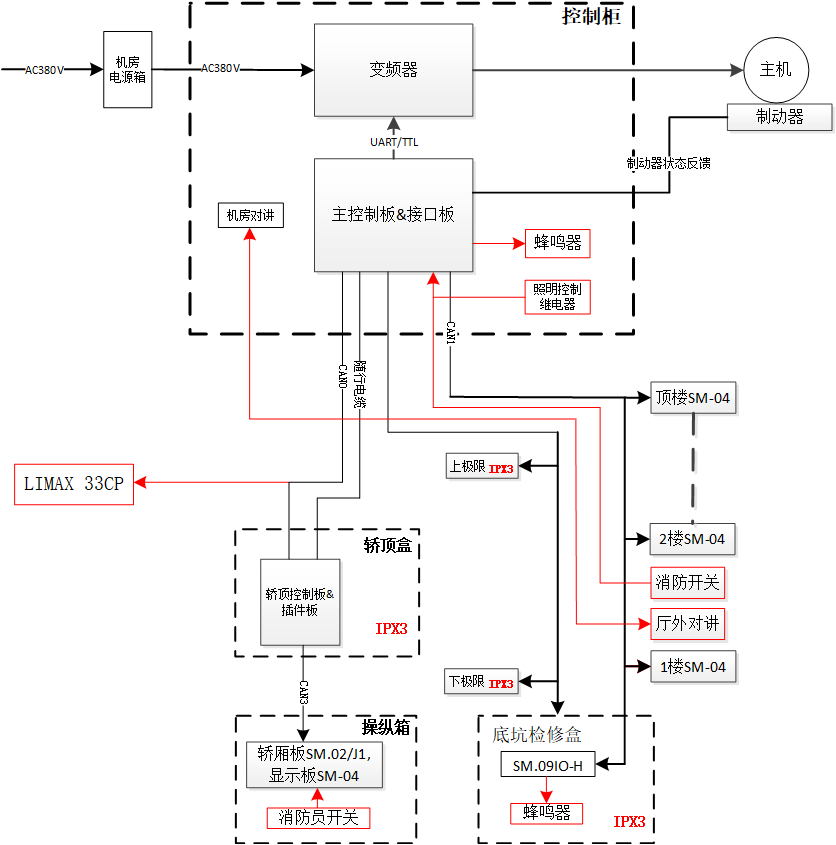

二、方案架构
三、方案设计
1、控制柜
电梯控制柜作为的“大脑”和“心脏”,具有不可或缺的作用。基于消防员电梯的特殊应用场景,控制柜要具有如下功能:
1)当消防员电梯开关启动后,自动点亮井道照明,为此,控制柜内增加井道照明控制继电器。
2)紧急电动运行和检修运行状态下,机器空间内应设置可调的蜂鸣装置,用于提示作业人员,为此,控制柜内需要增加蜂鸣装置,由电梯系统控制蜂鸣输出。
2、轿顶盒
轿顶盒作为电梯控制系统的重要组成部分,安装在轿厢顶部区域,消防员电梯标准要求,设置在层门的任一井道壁不超过1m的电气设备,外壳防护等级不低于IPX3。
3、底坑接线盒
底坑地面1m以内的电气设备,防护等级至少为IP67。插座和最低的井道照明灯具应设置在底坑内最高允许水位之上0.5m处。当底坑盒安装在距离地面1m以上位置时,外壳防护等级不低于IPX3。

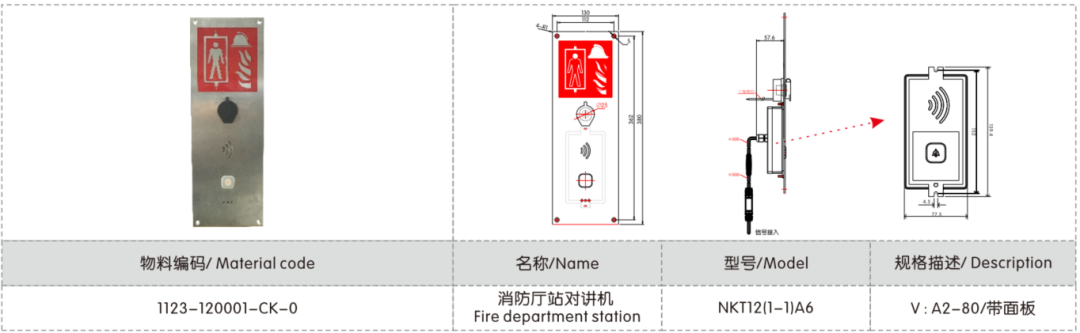

4、对讲系统
应有交互式语音通信的对讲系统或类似的装置,当消防员电梯处于阶段1和阶段2时,用于轿厢与消防员入口层、机房(或无机房紧急测试操作屏处)或其他可选的通讯位置进行通话,消防员电梯厅外需要增加消防员对讲机。

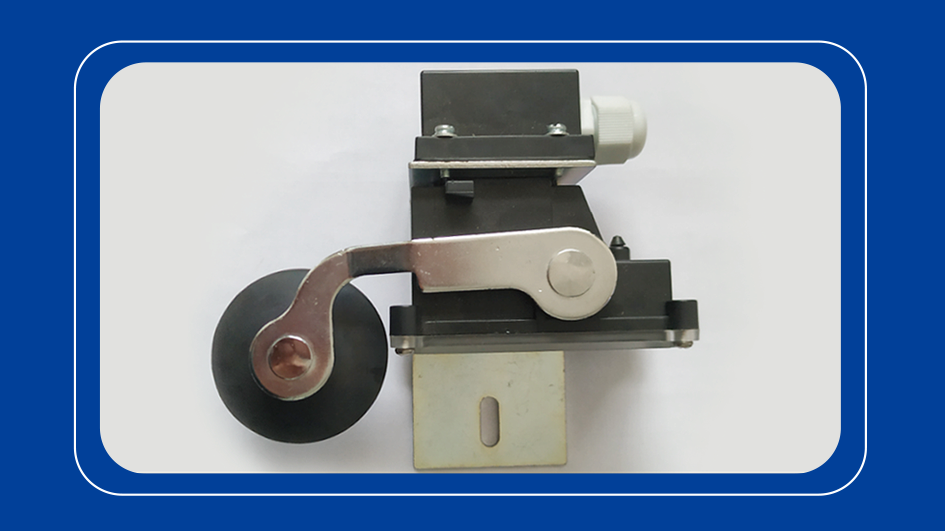

5、极限开关
极限开关作为井道开关的一种,通常安装在层门井道壁不超过1m的位置,因此外壳防护等级应不低于IPX3。
四、软件功能说明
消防员电梯除特有的硬件要求外,软件功能和参数也具有一定的特殊性,根据不同应用需求,可以通过参数进行不同的消防员功能设置。
1. 消防员电梯重要参数
2、消防员电梯功能参数设置
1) 当F35.bit3=1时,主板X15输入点为消防员,bit3=1时,主板X15输入点作为消防返回。
2) 当F35.bit12=-时,支持GB/T 26465—2021,当F35.bit12=*时,支持GB 26465—2011。
3) 增加F35.bit9为消防蜂鸣输出,当bit9=-时,从02G蜂鸣器输出,当bit9=*时,通过轿厢板GY重定义点输出。底坑检修的消防蜂鸣输出通过SM.09IO-H输出点输出,主板消防蜂鸣通过主板重定义点单独定义。
4) 当F35.bit5=1时,消防员或火灾返回动作,并处于检修或维保状态时,消防蜂鸣输出。
5) 当F35.bit6=1时,开通消防返回强迫关门功能,bit6=0时不开通。强迫关门输出时,同时输出消防蜂鸣。
向险而行,守护生命!消防救援离不开逆行者的担当,同样离不开科技的加持。新时达用科技创新,不断为人类社会创造更好、更多的价值。
欲了解详细的消防员电梯解决方案,请与我们联系:400-820-7921。
