AS800高压变频器

AS800高压变频器满足严格的IEEE5192014电流谐波失真要求;标准防护等级IP31,可选IP42;可适用于异步高压电机,永磁同步高压电机等

产品描述


产品概述

新时达ME800系列变频器广泛应用于橡胶、石化、电力、钢铁、化工、冶金、煤矿、暖通、造纸、糖业、焦化、水泥建材、市政水务等工业领域,帮助用户显著提高生产率、提升能源利用效率和降低运行成本。



特点与优势

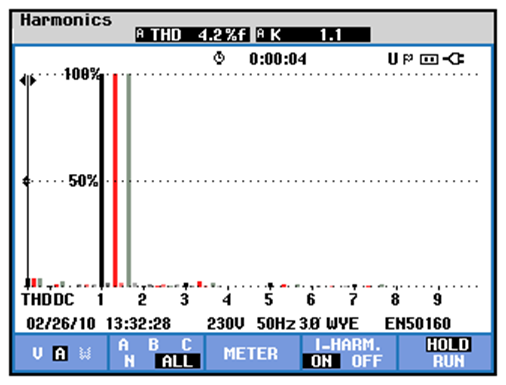

1. 电网的优质负载。AS800高压变频器的输入侧装有移相整流变压器,实现多脉冲整流,输入侧的低次谐波相互抵消,总体谐波满足严格的 IEEE 519 2014电流谐波失真要求,输入电流谐波<5%,无需安装谐波治理装置。输入功率因素0.95以上(20%以上负载),无需功率因素补偿。下图为输入侧电流谐波图。高压变频器厂家

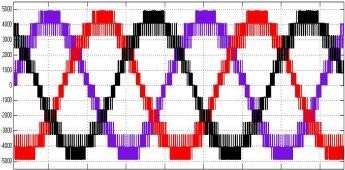

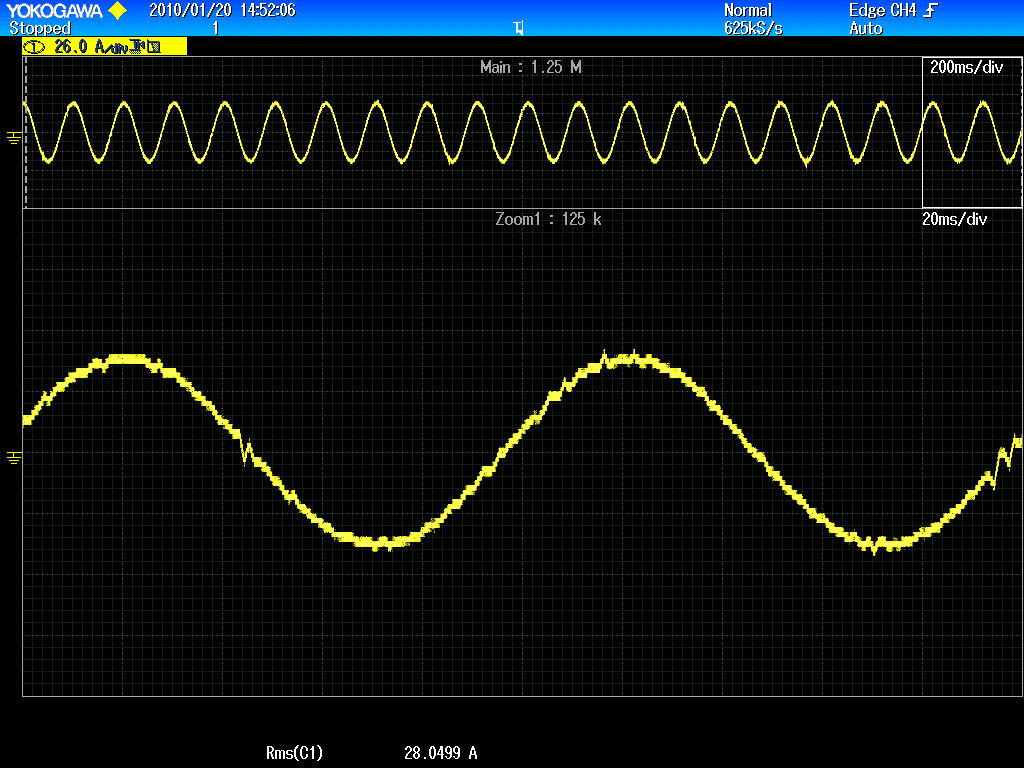

2. 电机的优质驱动。AS800高压变频器输出电压是由功率单元串联叠加形成的多电平输出,输出波形近似正弦波,直接输出距离可达2000米。输出的du/dt小于 1000V/us,电机不需要附加绝缘,老设备也可以变频改造。下图为输出侧电压波形图及输出侧电流波形图。

高压变频器厂家



高压变频器厂家

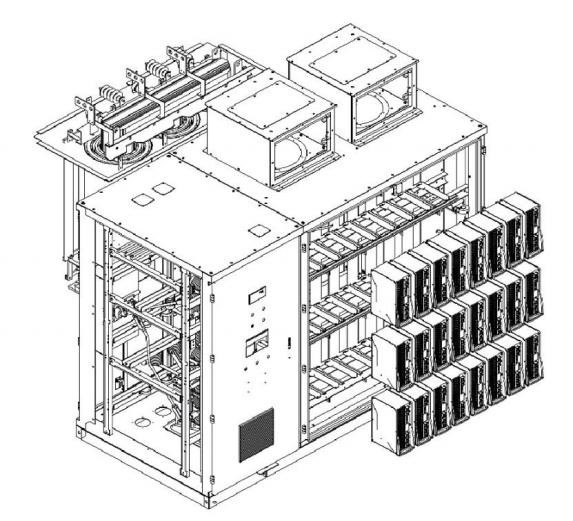

3. 一体化结构设计(10kV 2500kW以内)。将移相整流变压器,功率单元,控制柜,散热风机等设计到单个柜体结构中,实现了整体运输,整体安装,现场不需要并柜,不需要连接柜间电缆,不需要安装风机,调试方便很多,且整机的占地空间小,可以单面维护。下图为一体化变频器结构设计图。
  高压变频器厂家

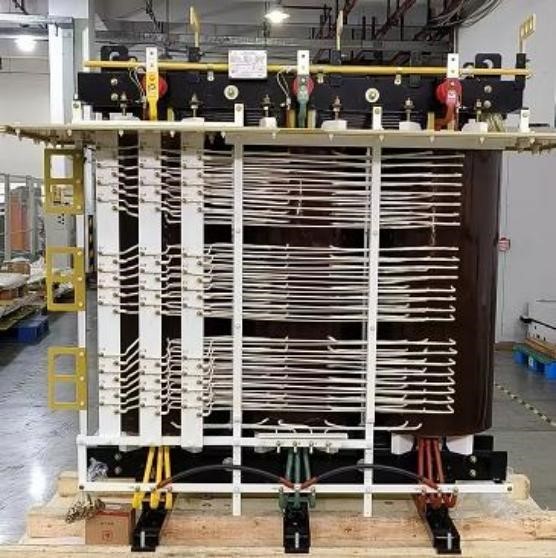

4. 高可靠性设计。15年以上的设计经验积累,整机设计寿命高达20年。器件严格选型,使用风筒散热移相整流变压器,使用高寿命电容(5000h,105℃),使用耐高温散热风机(60℃)。下图为风筒散热移相整流变压器图。

高压变频器厂家

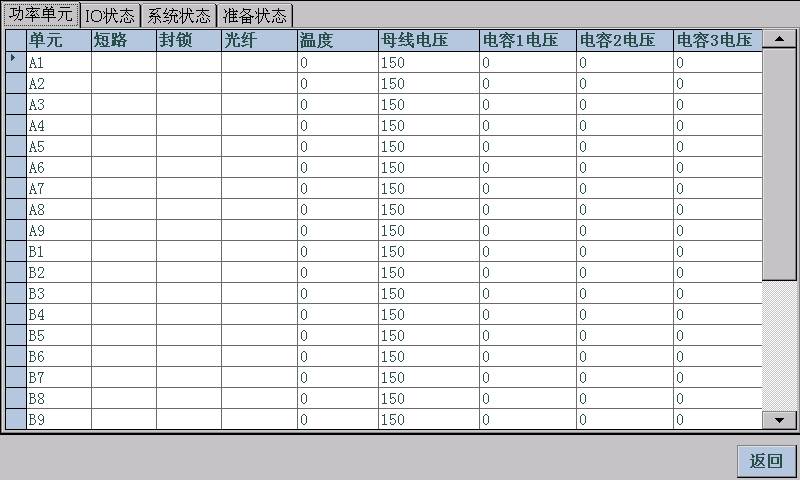

5. 友好的人机界面。可以查看运行数据,I/O状态,单元状态,故障记录,事件记录等。下图为状态监控界面图。

高压变频器厂家

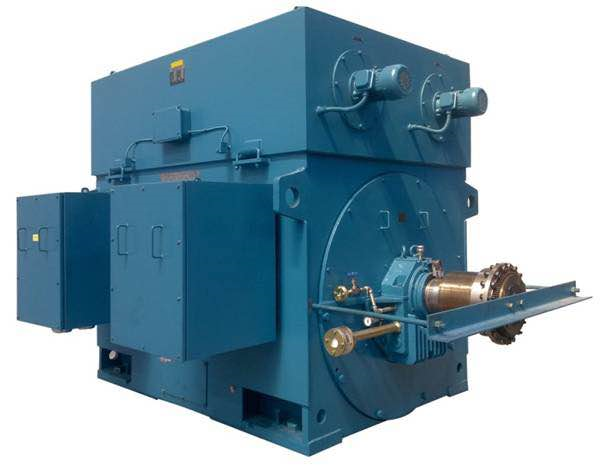

6. 先进的控制算法。AS800高压变频器可以支持VF控制,GVC控制,开环矢量控制,闭环矢量控制,转矩控制。可以适用于异步高压电机,永磁同步高压电机,他励同步高压电机等各种电机,可以实现多机同步控制(皮带机应用)。下图为永磁同步高压电机图。

高压变频器厂家

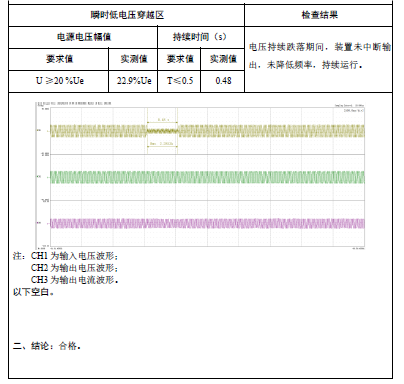

7. 高低电压穿越能力。瞬时低压穿越,在低至20%以上的额定电压跌落,0.5s内电压恢复,AS800高压变频器不报故障,不停机,电压恢复以后可以正常运行。瞬时高压穿越,在高至130%以内的额定电压抬升,0.5s内电压恢复,AS800高压变频器不报故障,不停机,电压恢复以后可以正常运行。满足半导体行业SEMI F47的电压瞬降不停机要求。下图为低电压穿越测试记录图。

高压变频器厂家

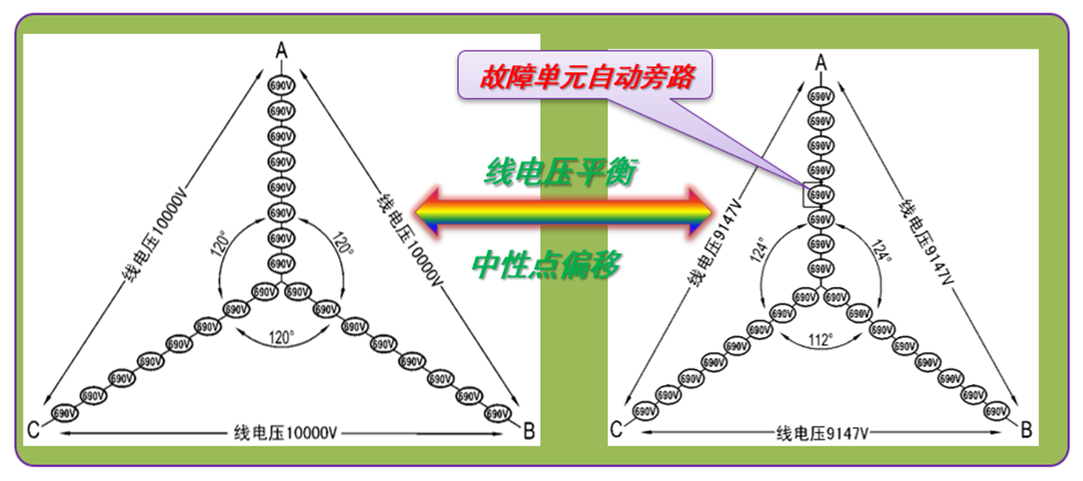

8. 功率单元旁路(选配)。采用接触器作为旁路器件,故障单元旁路以后,AS800高压变频器可以降额继续运行。采用线电压自均衡控制,单元旁路以后整机的输出三相线电压保持平衡,不会对电机产生不利影响。单元旁路功能可以提高整机运行的可靠性。下图为单元旁路过程图。

高压变频器厂家

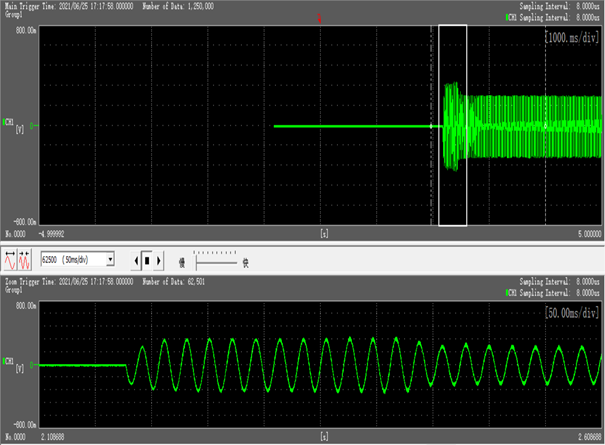

9. 飞车启动。对于风机、转动惯量大的负载、频繁启停操作等场合,即使电机处于旋转状态,只要生产工艺允许,您只需要发出启动指令,变频器200ms即可实现电机快速飞车启动。AS800高压变频器采用独特的转速识别技术配合变频器输出相位检测技术快速追踪电机旋转压频曲线,并快速提升运转频率到设定速度。下图为飞车启动过程中的电流变化图。
  高压变频器厂家

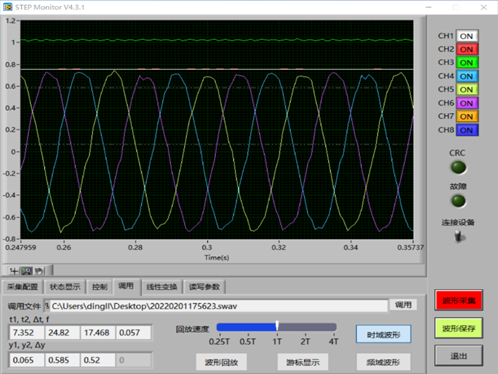

10. 虚拟示波器。ME800支撑虚拟示波器功能,通过专业软件连接,可以通过选择对信号类型,幅值,时间轴的设置,观察到电压,电流,功率等各种信号的实时波形。波形的观察有利于深入了解变频器的运行状态,也有助于在出现异常时及时从波形的细节上找出原因。下图为虚拟示波器界面图。
  高压变频器厂家



11. 控制方式灵活,控制供电可靠。AS800高压变频器支撑触摸屏控制,端子硬接线控制(频率给定信号具备模拟量断线保护),通讯控制,可以实现三地控制。通讯控制标准配置Modbus-RTU通讯,可以选配:Profibus-DP、Profinet,Ethernet/IP,TCP/IP等通讯方式。控制电源具备双电源切换能力,实现两路电源供电,一用一备,无缝切换。








关键词:

变频器

高压变频器

变频驱动

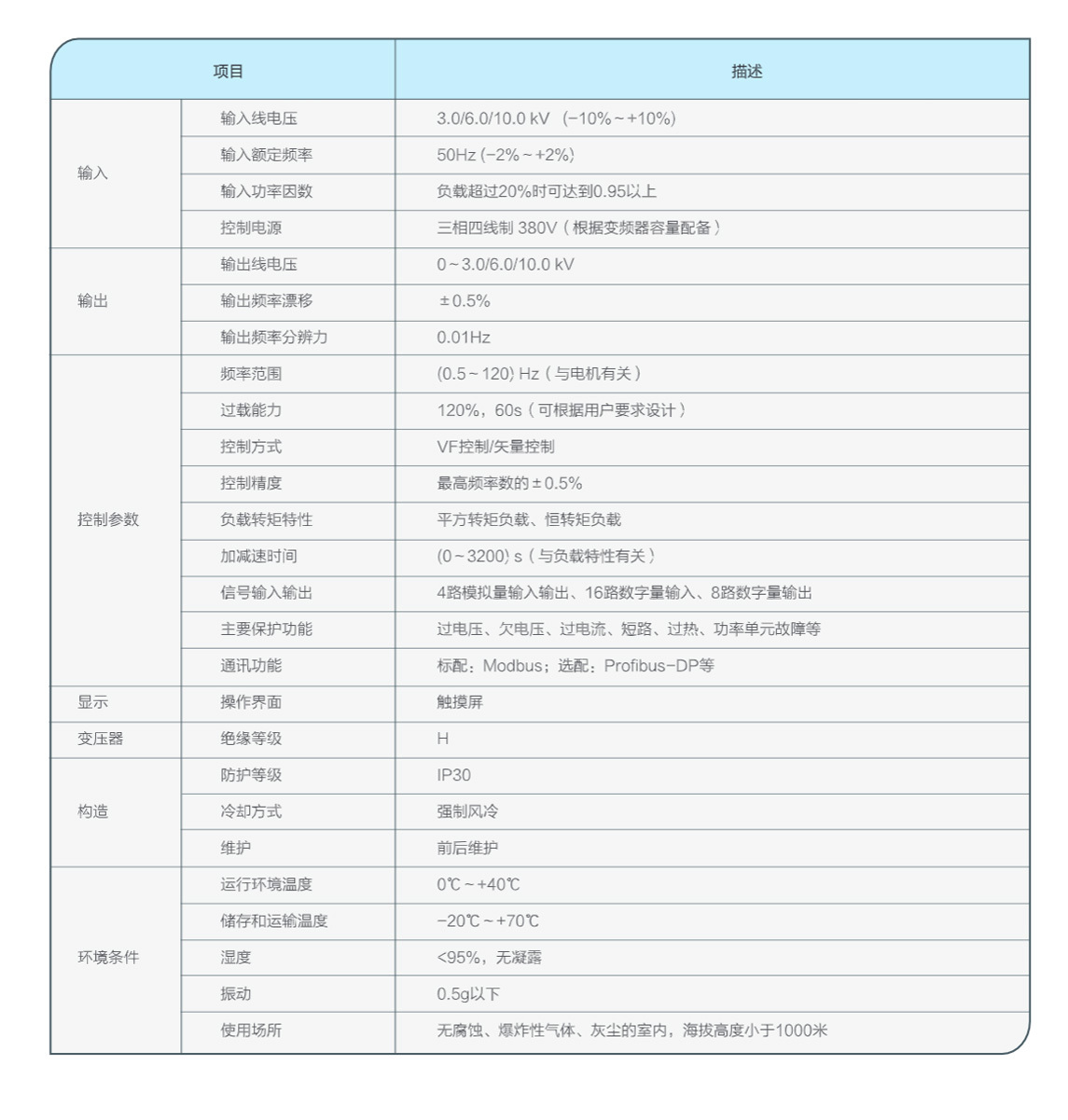

规格参数
