CAM技术融合运动控制的创新应用

发布时间：

2024-07-29 13:16

CAM技术融合运动控制的创新应用主要体现在自动化加工和精准定位等方面，提高生产效率和产品质量。随着智能制造的不断发展，工业视觉技术与运动控制的结合逐渐成为现代工业自动化的重要组成部分。
下面以石材加工、石材加工、锂电池极耳切割为主，介绍CAM技术融合运动控制的创新应用。

一、石材加工行业

用户痛点：
在现代制造业中，材料加工是至关重要的环节。然而，目前许多材料加工环节仍然采用手动示教的方式进行加工轨迹的生成和编辑，这对操作人员的经验和技巧提出了很高的要求。即便是相对经验丰富的操作人员也会遇到如下困难，限制了工作效率的提升，如：
• 示教繁琐，精度差，效率低
• 适配性差，每换一次来料，都要重新对刀
• 界面无法直观显示模拟加工和实际加工过程
• 异形切割时，图库支持能力弱
• 无法自动排版，物料得不到充分利用
• 交互体验感不足

解决方案：

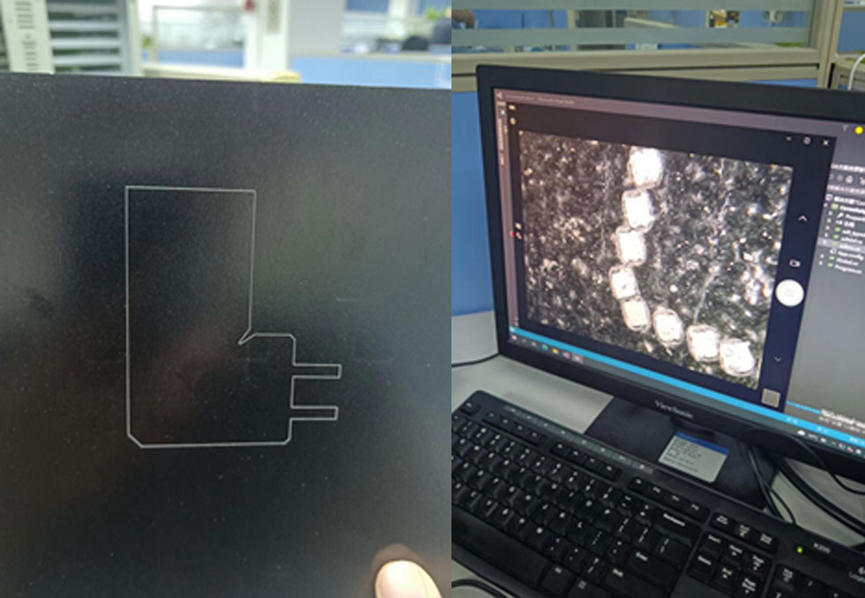

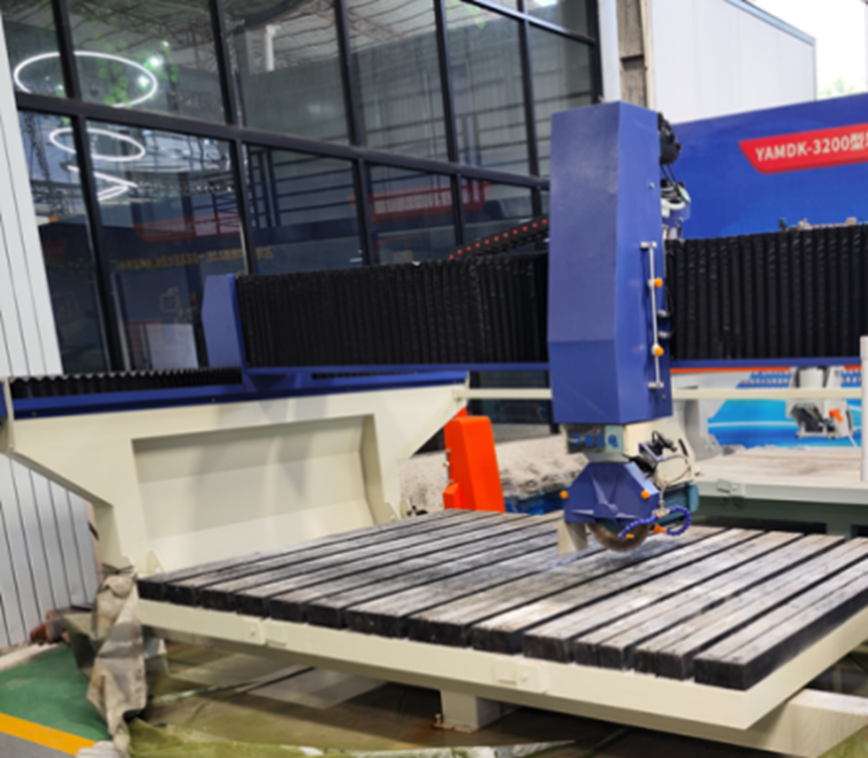

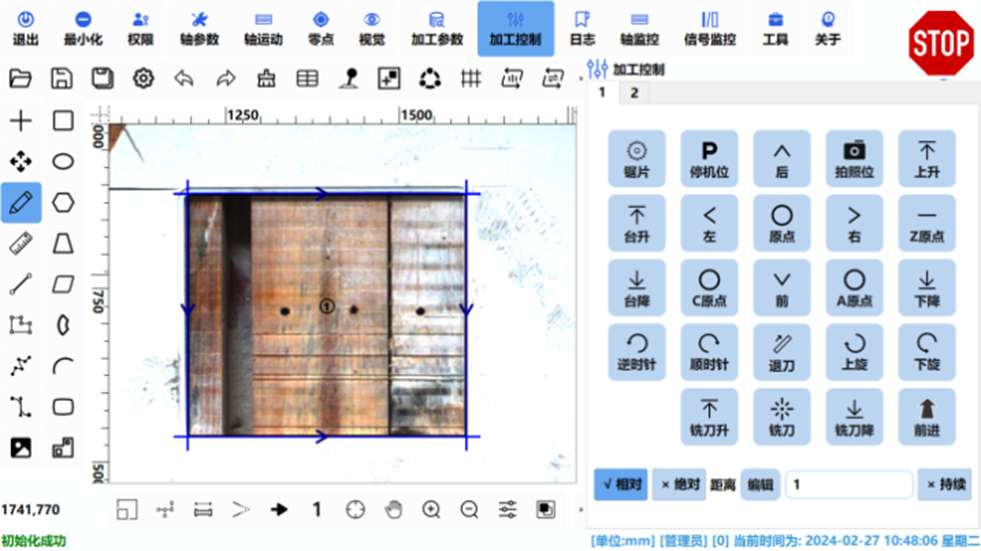

新时达运动控制团队基于多年的研发经验开发了AdtAutomationStudio-CAM（以下简称CAM）软件，可通过将图形与加工轨迹数据转化为机器指令，实现可视化的加工编辑，为材料加工提供高效、精确和可靠的自动化解决方案。下图是AdtAutomationStudio-CAM操作界面和应用现场。

CAM技术

方案配置：
• ADT-632X系列EtherCat总线运动控制卡1套
• Ω系列EtherCat总线型伺服驱动器及配套ODS系列伺服电机6套
• SX&SL系列IO模块1套

产品价值：
• 支持异型切割
• 支持多个图形同时切割
• 实时成像进行实物轨迹编辑
……
显著提高了石材加工的精度和效率。

除了石材加工行业，CAM技术融合运动控制的创新应用还广泛应用于其他行业的多种应用。如：

二、水壶抛光

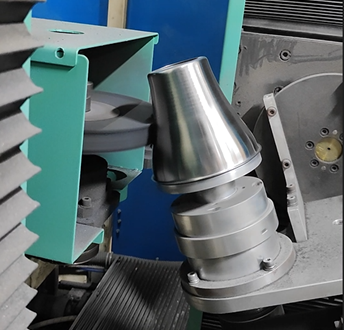

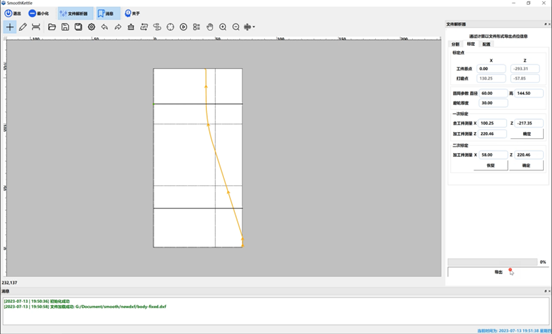

传统水壶抛光过程中手动示教操作繁琐，CAM软件结合SC30可编程运动控制器的应用，大大简化了这一过程。使用可编程运动控制器SC30和高性能脉冲伺服，通过CAM软件可实现轨迹在线编辑到产品自动化加工。
该技术支持各种弧面的水壶表面抛光，可视化的轨迹调整与编辑，多轴联动的控制，提高了加工的精确性和一致性。

CAM技术
