变频器的工作原理与作用是什么？

发布时间：

2024-07-23 10:48

变频器，作为一种普遍应用的电力设备，其主要功能是将输入电源的频率转换为所需输出频率。这种转换是通过调整频率来实现对电机转速的精确控制，进而达到节能减耗、精确调节转速、控制扭矩、减少启动时的冲击以及保护机械设备等多重目的。在众多行业中，变频器扮演着不可或缺的角色，尤其是在交通运输系统、制造业生产线、能源管理系统以及矿山和采石作业中，变频器的应用不仅广泛而且至关重要。

一、变频器的工作原理

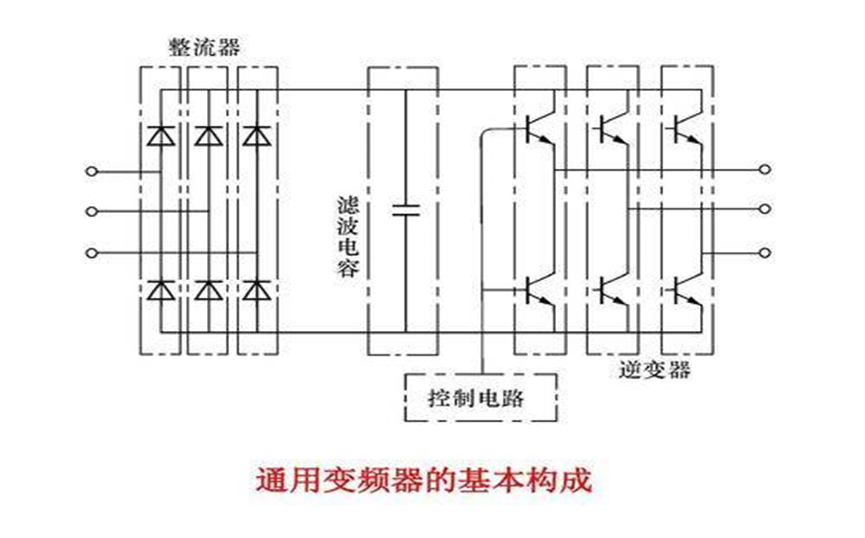

变频器的工作原理涉及对电源输出频率的精确控制，从而实现对电机转速的调节。它主要由两大部分构成：输入端（整流侧）和输出端（逆变侧）。一个典型的变频器结构包括整流器、滤波电容、逆变器以及控制电路。

整流器的功能是将交流电转换成直流电，为逆变器提供必要的直流电源。

滤波电容则负责消除直流电中的脉动和纹波，确保输出电压的稳定性和可靠性。

逆变器的核心作用是将直流电再次转换为交流电，实质上是一个电能逆向转换的过程。

控制电路则扮演着检测和控制的角色，它检测输入和输出的电流及频率，并通过调控逆变器中的开关元件来调节输出频率。

二、变频器的作用

节能降耗：通过降低转速，变频器可以降低电机的功率消耗，从而实现节能的目的。如果您的生产工艺过程未使用变频器对电机进行驱动控制，您会由于过程效率低下而使每月能源成本高达上千万元。能源时代，选择合适的变频器可以实现对电机驱动设备更为精确、有效的控制，从而有助于降低运行成本。

转速调节：变频器能够精确地调节驱动电机的转速，适应不同负载条件下的工作需求。例如，在制造业中，生产线上的机器往往需要根据产品类型和生产速度变化来调整转速，这时使用变频器可以实现灵活的转速控制。

扭矩控制：变频器还可以控制驱动电机的扭矩输出，使其在不同负载条件下保持恒定的输出功率。这对于某些需要精确控制扭矩的应用场景尤为重要，比如电梯、卷帘门等。

减少起动冲击：由于变频器可以实现渐进式启动和停止，可以有效地减少起动和停止时的冲击和应力，延长设备的使用寿命。

保护设备：变频器能够通过监测电流、温度和振动等参数，实时监控驱动电机的运行状态，并在异常情况下及时停机或报警，变频器通过控制电机的启停，减少电机启动时的冲击和电压波动，延长电机寿命。

三、变频器的应用领域

交通运输：变频器在交通运输领域中有着广泛的应用，包括地铁、高铁、电动车辆等。在电动汽车中，变频器用于调节电机的转速和扭矩，实现驱动系统的高效运行。

制造业：在制造业中，变频器广泛应用于各种机器设备的驱动，如风机、水泵、压缩机等。通过调整设备的工作频率和转速，可以提高设备的效率和可控性。

能源领域：在能源领域中-变频器被用于发电厂内的各种大功率风机，水泵负载的节能控制，根据电网负荷的高低变化，动态调整，以到达工艺调节和节能的目标。此外，利用了变频技术的光伏逆变器，可以将光伏电池板产生的直流电转换为交流电并注入电网。

矿山与采石场：在矿山与采石场中，变频器广泛应用于驱动运输设备、破碎机、给料机等。通过变频器的精确控制，可以实现设备的高效稳定运行，并减少能源消耗。

总之，变频器在现代工业生产中的应用越来越广泛。使用变频器可以实现对电机转速、输出功率的控制，从而节约能源、提高生产效率和稳定性。

四、以电力行业为例，分享高压变频器的应用

2013年底，阿波罗机械计划建设百万千瓦级核电主给水泵专用试验站，如果该试验站建成，将是国际上第一次实现在水泵厂对许多核电水泵进行项目测试，开创国际先例。该项目也对变频器驱动作出特殊要求。

1）变频器不仅需要具有12000kW长期运行能力，而且需要10kV、6.6kV、6kV均可使用；

2）考虑水泵一定的破坏性试验工作，具有一定的过载能力；

3）水泵需要做长期的耐久试验，考虑试验节能需要，变频器必须具有无痕切换工频能力（客户电网总容量只有16000kVA），所以要求切换时电流不能有一点冲击。

根据客户招标要求，结合自身技术优势，新时达为用户提供1套完备的高压变频器系统解决方案。该方案以变频器为主体，外配客户工频旁路部分，客户电机选择的切换部分，以及现场电力监视部分。

2014年7月2日，在上海阿波罗机械股份有限公司成功验收首台具有我国自主知识产权的辅助给水泵组。该产品填补了国内空白，对推动我国核电站关键核心设备的自主化、国产化具有重要意义，彻底打破了国外厂家垄断的局面。

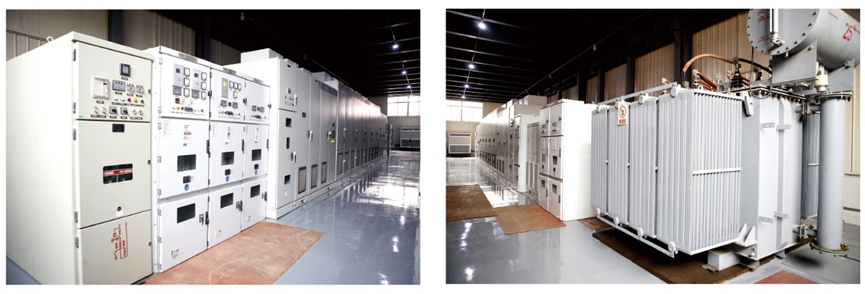

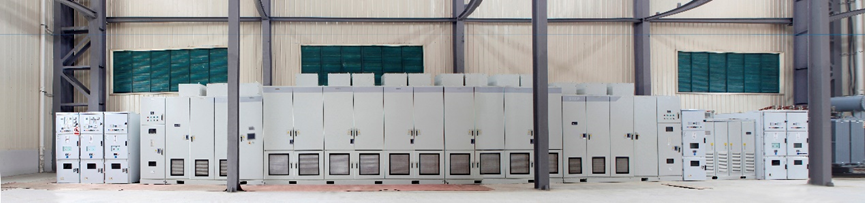

下图为该项目高压变频器室。

点击链接：查看12MW高压变频器核电建设项目完整案例
